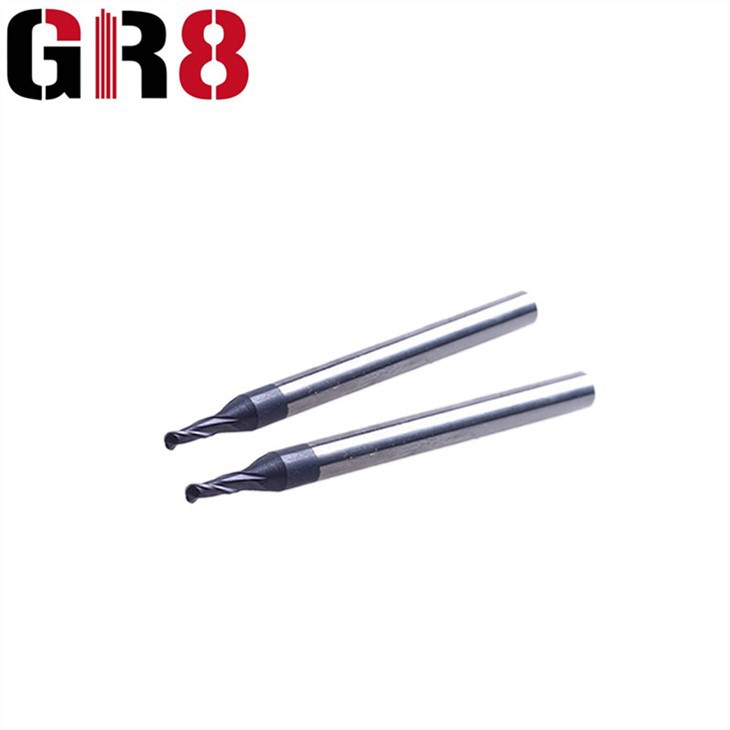

2 fleyta shar burunli mikro diametrli Endmill

Ishlarni kesish haqida gap ketganda, to'g'ri vosita sizning ishingiz natijalarini butunlay o'zgartirishi mumkin. Agar siz aniqlik va aniqlikni ta'minlaydigan kesish asbobini izlayotgan bo'lsangiz, bu 2 nayli sharli burunli mikro diametrli frezaga qarang! Siz alyuminiy, po'lat, guruch yoki boshqa materiallarni qayta ishlayapsizmi, u osonlikcha ishlov beradi. Ushbu tegirmonda ishlatiladigan yuqori sifatli karbid materiali yuqori harorat va stressga bardosh berishga va juda yuqori aşınma qarshilik va kesish ko'rsatkichlariga ega bo'lishga imkon beradi, shuning uchun ishlov berish qiyinligini kamaytiradi va qayta ishlash samaradorligini oshiradi. Bu mikro ishlov berish, elektron qismlarga ishlov berish, optik qurilmalarni qayta ishlash va hokazolar kabi murakkab shakllar va yuqori aniqlik talablari bo'lgan turli xil mikro ishlov berish sohalari uchun javob beradi. Uning mustahkamligi va yuqori joylashuv aniqligi tufayli noto'g'ri ishlash yoki noto'g'ri ishlash natijasida yuzaga keladigan xatolar va yo'qotishlar. uskunalar bo'shliqlarini kamaytirish mumkin. Hayajonlandimi? Batafsil ma'lumot uchun hozir biz bilan bog'laning!



Asosiy xususiyatlar va afzalliklar:

1. Mikrodiametrli dizayn

Diametrlari 0.1 mm dan 2 mm gacha boʻlgan bu freza yuqori aniqlikni talab qiluvchi nozik va murakkab ishlov berish operatsiyalari uchun ideal. Kichik qismlarga yoki murakkab qismlarga ishlov berishdan qat'i nazar, u juda qattiq bardoshlik va silliq sirt qoplamalariga erishishi mumkin.



2. Ikki qirrali dizayn

Bu tegirmon yuqori kesish ko'rsatkichlari va chiplarni evakuatsiya qilish uchun ikki qirrali dizaynga ega bo'lib, chiplar paydo bo'lishining oldini olish va asbobning ishlash muddatini uzaytirish uchun mo'ljallangan. Yuqori fleytalar soni tebranishlarni kamaytiradi va silliqroq, tezroq kesish tezligi uchun barqarorlikni oshiradi.



3. To'p uchi dizayni

Ushbu tegirmonning shar burunli dizayni uning ko'p qirrali va aniqligini oshiradi. Dumaloq uchi silliq kesish harakatini ta'minlaydi va ish qismidagi asbob belgilarini kamaytiradi. Shu bilan birga, sharli burun asbobga chuqur va tor bo'shliqlarga kirishga imkon beradi va kesish uchun mumkin bo'lgan ilovalar doirasini kengaytiradi.



4. Turli materiallar uchun javob beradi

Bu2 flutes shar burun mikro-diametri endmill60HRC qattiqligini ta'minlay oladi, shuning uchun u turli qattiqlik va ishlov berish qiyin bo'lgan metall materiallarga, shu jumladan po'lat, temir, mis, alyuminiy, karbid va boshqalarga mos keladi.





Ko'rgazmalar diqqat markazida





Zavod

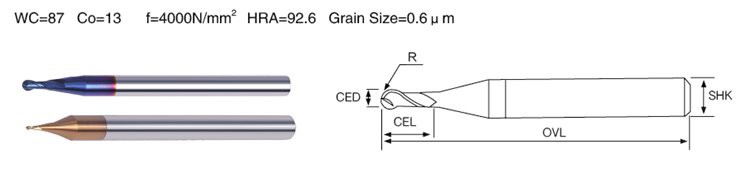

Mahsulot tavsifi



Qattiq po'lat uchun 60HRC 2 flütli mikro sharli burunli tegirmon





XUSUSIYAT	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Tolerantliklar
Fleyta diametri	Fleyta diametrining bardoshliligi	Shank diametrining bardoshliligi
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Ilova
Karbonli po'lat Qotishma po'lat	Po'latni oldindan qattiqlashtiring	Yuqori qattiqlashtirilgan				Zanglamaydigan po'lat	Mis qotishmasi	Alyuminiy qotishmasi
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○



Tavsiya etilgan parametrlar



Material	Karbonli po'lat, qotishma po'lat, S45C, FC, FCD, SCM, S50C, SKS ...		Qotishma po'lat, asboblar po'lati SCR, SNCM, SKD11, SKD61.NAK80		Qattiq po'lat, SKD11
Qattiqlik	HRC30		HRC50		HRC60
Diametri	Kesish tezligi (VC) (mm{0}})	Besleme(F) (mm-min)	Kesish tezligi (VC) (mm{0}})	Besleme(F) (mm-min)	Kesish tezligi (VC) (mm{0}})	Besleme(F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Xom ashyo ro'yxati



Baho	ISO kodi	Kimyoviy tarkiblar (%)		Don hajmi (um)	Jismoniy mexanik xususiyatlar ( dan katta yoki teng)			Qoplama
		Hojatxona	Co		Zichlik (g/sm3)	Qattiqlik (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U(55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO QORA
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (KO‘K)

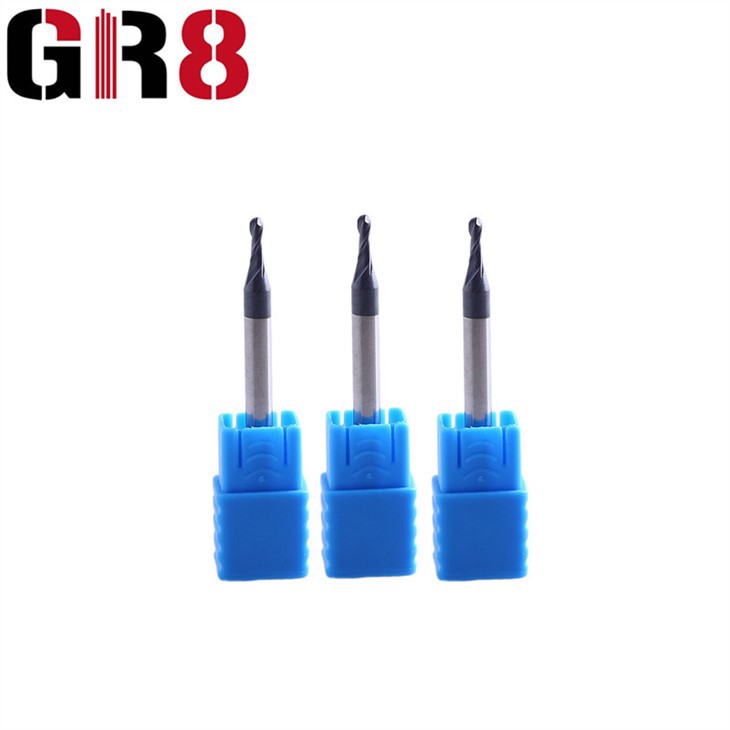

Batafsil fotosuratlar





2 nayli shar burunli mikro diametrli frezalashtirgich	2 fleyta sharli burunli mikro diametrli so'nggi tegirmon	2 fleyta shar burunli mikro diametrli karbid to'sar





Bizning afzalliklarimiz



Shartnoma bo'yicha qat'iy audit har bir buyurtmaning maqsadga muvofiqligini ta'minlash uchun barcha bo'limlarni qamrab oldi.

Ommaviy ishlab chiqarishdan oldin jarayonni loyihalash va tekshirish.

Barcha xom ashyo va yordamchi materiallarni qat'iy nazorat qilish, barcha xom ashyolar jahon ilg'or darajasiga etadi.





Qadoqlash





TSS



1. Siz mijozlar uchun moslashtira olasizmi?

Ha, biz sizning ehtiyojingiz bo'yicha sozlashimiz mumkin, bizda AR-GE bo'limi bor, dizaynerlarimiz siz uchun dizaynni va texnik xodimlarimiz prototipni yaratishi mumkin.



2. Prototipning vaqti qancha:

Siz uchun chizilgan rasmni tasdiqlaganingizdan taxminan 7 kun o'tgach.



3. Ommaviy ishlab chiqarish uchun etkazib berish muddati qanday?

Taxminan 25 kun.
