4 fleyta burchakli radiusli so'nggi tegirmon

Ko'rgazmalar diqqat markazida

Tavsif

Zamonaviy ishlab chiqarish sohasida samarali kesish asboblari ishlov berish sifati va samaradorligi uchun juda muhimdir. Ushbu 4 nayli burchakli radiusli so'nggi tegirmon sementlangan karbid moddasi, fileto radiusi va maxsus qoplamasi tufayli turli sohalarda keng qo'llaniladi. Bu ishlov berish uchun samarali kesish vositasi bo'lib, maxsus truba dizayni bilan ishlov berish jarayonida silliqroq sirtni ta'minlaydi va ishlov berish uchun zarur bo'lgan vaqtni qisqartiradi. Bundan tashqari, u muntazam yiv uzunligiga ega bo'lgan to'rtta kesish qirrasiga ega bo'lib, ular frezalash yelkasining pastki qismida fileto radiusini samarali tarzda qayta ishlash va besleme tezligini yaxshilash, shu bilan asbobning ishlash muddatini uzaytirish va mahsuldorlikni oshirish imkonini beradi.



Xususiyatlari

1. Groove dizayni: Bu 4 Flutes Burchakli radiusli so'nggi tegirmonda to'rtta truba mavjud bo'lib, ular ishlov berish jarayonida silliqroq yuzaga erishish mumkin. Shu bilan birga, yivning mavjudligi ham ishlov berish vaqtini qisqartirishi va ishlab chiqarish samaradorligini oshirishi mumkin.



2. Fillet radiusining dizayni: Fillet radiusining dizayni oxirgi tegirmonga yuqori aniqlikka erishish imkonini beradi. Ayniqsa, zanglamaydigan po'lat, qotib qolgan po'lat va boshqa qotishmalar kabi qiyin materiallar bilan ishlashda u aniqroq kesish effektini ta'minlaydi.



3. Maxsus DLC qoplamasi: Oxirgi tegirmon ko'plab afzalliklarga ega bo'lgan maxsus DLC qoplamasi bilan qoplangan. Birinchidan, DLC qoplamasi korroziyani samarali ravishda oldini oladi va kesish asboblarini tashqi muhitdan himoya qiladi. Ikkinchidan, DLC qoplamasi asboblarning xizmat qilish muddatini uzaytirishi va eskirish va shikastlanish xavfini kamaytirishi mumkin.



4. Ko'p o'lchamli tanlov: turli xil ishlov berish ehtiyojlarini qondirish uchun metrik va ingliz o'lchamlarini tanlashni ta'minlaydi. Ushbu ko'p o'lchamli tanlov asbobni yanada moslashuvchan va ko'p qirrali qiladi.



Ilova



• Metall ishlab chiqarish: metall ishlab chiqarish sohasida, ayniqsa zanglamaydigan po'latdan, qotib qolgan po'latdan va boshqa materiallar bilan ishlashda, bu 4 Flutes Burchak Radiusli End Mill qayta ishlash uchun yuqori aniqlik va samarali echimlarni taqdim etishi mumkin.

• Aerokosmik soha: Bu sohalar juda yuqori aniqlik va ehtiyot qismlar sifatini talab qiladi va bu frezalashtiruvchi tomonidan ishlab chiqarilgan ish qismi bir xil xususiyatlarga va yuqori aniqlikka ega, bu talablarga javob beradi.

• Ishlov berish ustaxonasi: Turli materiallar va ishlov berish vazifalari ehtiyojlarini qondirishi mumkin va mexanik qismlarni ishlab chiqarish uchun aniq kesish effektini ta'minlaydi.





Zavod





Mahsulot tavsifi





55HRC 4 fleytli tsementlangan karbid burchakli radiusli oxirgi tegirmon qoplamali





XUSUSIYATLAR	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	R0.1-R0.5/R1	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	R0.1-R0.5/R1	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	R0.1-R0.5/R1	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	R0.1-R0.5/R1	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	R0.1-R0.5/R1	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	R0.1-R0.5/R1	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	R0.1-R0.5/R1	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	R0.1-R0.5/R1	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	R0.1-R0.5/R1	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	R0.1-R0.5/R1	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	R0.1-R0.5/R1	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	R0.1-R0.5/R1	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	R0.1-R0.5/R1	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	R0.1-R0.5/R1	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	R0.1-R0.5/R1	12 mm	45 mm	12 mm	100 mm



Tolerantliklar
Fleyta diametri	Fleyta diametrining bardoshliligi	Shank diametrining bardoshliligi
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Ilova
Karbonli po'lat Qotishma po'lat	Po'latni oldindan qattiqlashtiring	Yuqori qattiqlashtirilgan				Zanglamaydigan po'lat	Mis qotishmasi	Alyuminiy qotishmasi
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○

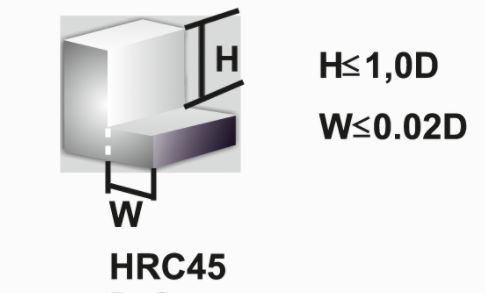

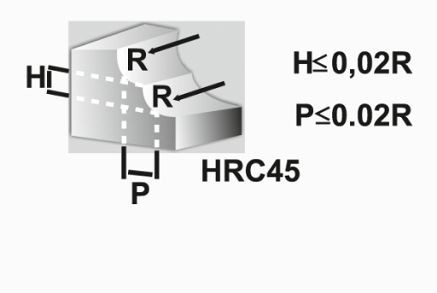

Tavsiya etilgan parametrlar



Material	Karbonli po'lat, qotishma po'lat, S45C, FC, FCD, SCM, S50C, SKS ...		Qotishma po'lat, asboblar po'lati SCR, SNCM, SKD11, SKD61.NAK80		Qattiq po'lat, SKD11
Qattiqlik	HRC30		HRC50		HRC60
Diametri	Kesish tezligi (VC) (mm{0}})	Besleme(F) (mm-min)	Kesish tezligi (VC) (mm{0}})	Besleme(F) (mm-min)	Kesish tezligi (VC) (mm{0}})	Besleme(F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Xom ashyo ro'yxati



Baho	ISO kodi	Kimyoviy tarkiblar (%)		Don hajmi (um)	Jismoniy mexanik xususiyatlar ( dan katta yoki teng)			Qoplama
		Hojatxona	Co		Zichlik (g/sm3)	Qattiqlik (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U(55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO QORA
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (KO‘K)

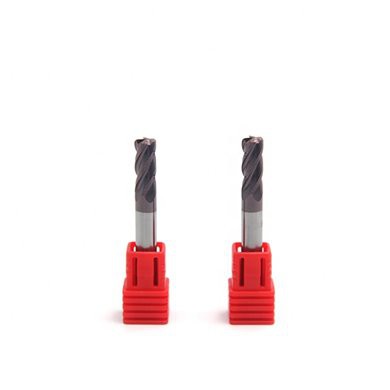

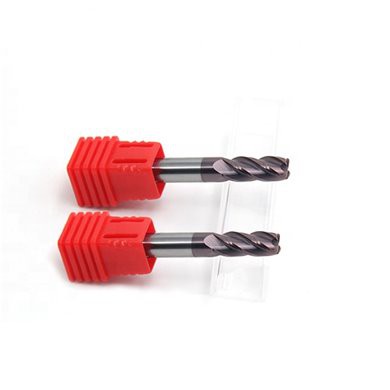

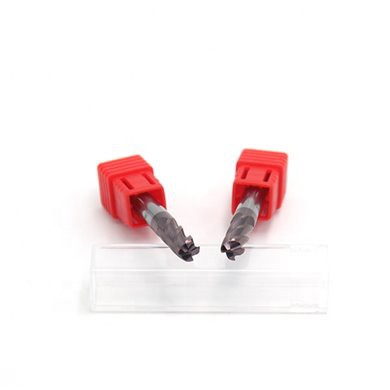

Batafsil fotosuratlar





4 Fleyta Burchak Radiusli frezalashtirgich	4 fleyta Burchak radiusi Karbid to'sar	4 fleyta Burchak radiusi Karbid frezasi





Bizning afzalliklarimiz



1. Sizning so'rovingizni olganingizdan so'ng, biz 12 soat ichida javob beramiz

2. Iltimos, menga istalgan vaqtda qo'ng'iroq qiling

3. Namuna buyurtmasi qabul qilinadi

4. Fabrikamıza tashrif buyurishga xush kelibsiz, biz sizni olib ketamiz

5. Pls bizdan narxlar ro'yxatini so'rashingiz mumkin





Qadoqlash





TSS



1-savol: Kompaniya yoki zavod:

A1: Biz 10 yildan ortiq professional karbid asboblar fabrikamiz. Eng yaxshi volfram karbid asboblari Xitoyda ishlab chiqariladi.



2-savol: Sizning MOQ nima?

A2: Sifatimizni sinab ko'rish uchun namunaviy buyurtmangizni mamnuniyat bilan qabul qilamiz, biz siz qidirayotgan to'g'ri yetkazib beruvchi ekanligimizni topasiz deb ishonamiz. shuning uchun MOQ yo'q.



3-savol: Katalogingizni olsam bo'ladimi?

A3: Ha, albatta. biz sizga elektron pochta orqali yuborishimiz mumkin.



4-savol: Buyurtmani qancha vaqt olishim mumkin

A4: Namuna buyurtmasi 1-5 kun. katta buyurtmani tekshirish kerak, odatda 15-25 kun.



5-savol: Bizning chizmalarimiz bo'yicha tovarlarni tayyorlay olasizmi?

A5: Ha, yaxshi, bizda professional kalıplama bo'limi bor.
